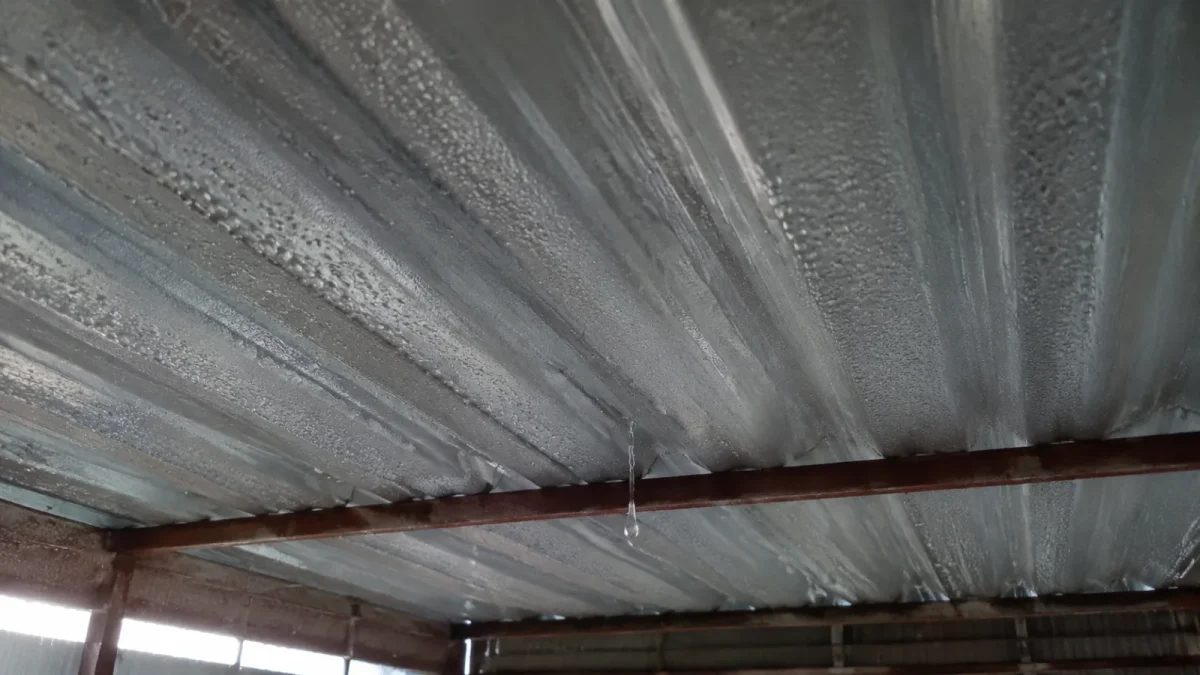

Sac Çatıda Yoğuşma Kaynağının Termal Kamera ile Tespiti

Karşılaşılan problem

Tavandan damlama var ve işletme bunu çatı sızıntısı olarak değerlendirip iki kez çatı onarımı yaptırmış. Damlama azalmamış. Onarım firmaları çatıda kayda değer bir kaçak bulamadığını bildirmiş. Damlamanın yağışsız günlerde de olduğu fark edilmiş ancak buna anlam verilememiş.

Muhtemel kök neden

Yağışsız günlerde de damlama olması ve iki onarımın sonuç vermemesi güçlü biçimde yoğuşmaya işaret eder. Yalıtımsız sac çatı, dış soğuğu iç yüzeye taşır; iç ortamdaki nemli hava bu soğuk yüzeye değince yoğuşur ve damla hâline gelir. Bu, çatıdan içeri giren su değil, çatının iç yüzeyinde üretilen sudur. Onarım firmalarının kaçak bulamaması da bunu doğrular. Ancak tanı tahminle değil ölçümle konulmalıdır; sızıntı ile yoğuşma bir arada da bulunabilir.

Keşif ve yüzey kontrolü

İç ortam sıcaklığı ve bağıl nemi ile dış sıcaklık ölçülür ve çiy noktası hesaplanır. Termal kamera ile çatı iç yüzeyi taranır; yüzey sıcaklığının çiy noktasının altına indiği bölgeler belirlenir. Bu iki değerin karşılaştırılması yoğuşma tanısının çekirdeğidir: yüzey sıcaklığı çiy noktasının altındaysa yoğuşma fiziksel olarak kaçınılmazdır. Damlama noktaları haritalanır ve aşık hatları, vida noktaları ile örtüşüp örtüşmediği kontrol edilir; yoğuşma bu ısı köprülerinde yoğunlaşır. Sızıntı ihtimalini elemek için kuru havada damlamanın devam edip etmediği ve damlama zamanlarının hava sıcaklığıyla ilişkisi izlenir. Havalandırma açıklıklarının durumu ve iç nem kaynakları değerlendirilir.

Seçilen sistem ve çözüm

Bu bir teşhis işidir. Çıktısı; damlamanın yoğuşma kaynaklı olduğunu ölçümle gösteren ve bunu sayısal olarak belgeleyen bir rapordur. Rapor, yüzey sıcaklığı ile çiy noktası ilişkisini ortaya koyar ve çözümün çatı onarımı değil, çatı altı yalıtımı ile havalandırma düzenlemesi olduğunu gerekçelendirir. Sızıntı da varsa ayrıca belirtilir; iki problem birlikte bulunabilir.

Yüzey hazırlığı

Tarama için çatı altına güvenli erişim sağlanır. Ölçümün anlamlı olması için tesis normal çalışma düzeninde ve normal nem yükünde olmalıdır; ölçüm öncesi alan boşaltılırsa iç nem tablosu gerçeği yansıtmaz. Damlama noktalarına erişim için raf ve ekipman düzenlenir.

Uygulama aşamaları

1. Uygun hava koşulu ve saat planlanır; sabah erken saatler tercih edilir.
2. İç sıcaklık, bağıl nem ve dış sıcaklık ölçülür.
3. Çiy noktası hesaplanır.
4. Çatı iç yüzeyi termal kamera ile taranır.
5. Yüzey sıcaklığının çiy noktasının altına indiği bölgeler işaretlenir.
6. Damlama noktaları haritalanır ve aşık/vida hatlarıyla karşılaştırılır.
7. Kuru hava koşulunda damlama gözlemi yapılır.
8. Havalandırma ve iç nem kaynakları değerlendirilir.
9. Rapor hazırlanır ve işletmeye anlatılır.

Uygulama sırasında

Kritik detaylar ve riskler

• Çiy noktası karşılaştırması: bu ölçüm olmadan yoğuşma tanısı iddiadan öteye geçmez.
• İkisi bir arada olabilir: yoğuşma tespit edilmesi sızıntı olmadığı anlamına gelmez.
• Ölçüm koşulu: tesis normal çalışma düzeninde olmalıdır; boş ve kuru bir tesiste yapılan ölçüm gerçeği göstermez.
• Isı köprüleri: aşık ve vida hatları yoğuşmanın yoğunlaştığı yerlerdir; tarama bu hatlara odaklanmalıdır.
• Havalandırma: iç nem kaynağı tespit edilmezse çözüm eksik kalır.
• Yükseklikte çalışma güvenliği ihmal edilemez.

Kontrol ve teslim ölçütleri

• Ölçülen iç sıcaklık, bağıl nem, dış sıcaklık ve hesaplanan çiy noktası rapora yazılır.
• Yüzey sıcaklığı ölçümleri çiy noktası ile karşılaştırmalı olarak sunulur.
• Damlama haritası ile termal görüntü örtüştürülerek gösterilir.
• Sızıntı ihtimali ayrıca değerlendirilir ve sonucu yazılır.
• Önerilen çözüm (yalıtım ve havalandırma) gerekçesiyle birlikte belirtilir.
• Önceki onarımların neden sonuç vermediği açıklanır.

Doğru uygulandığında beklenen sonuç

Taramanın çıktısı, damlamanın kaynağının ölçümle ortaya konmuş tanısıdır. İşletme, üçüncü bir çatı onarımına para harcamak yerine gerçek nedeni hedefleyen çözüme yönelebilir.

Beklenen fayda

Bu tespitin en somut faydası, sonuç vermeyen onarım döngüsünü kırmasıdır. Yoğuşma problemine çatı onarımı yaptırmak, doğru yapılsa bile sonuç vermez; çünkü su dışarıdan gelmemektedir. Ölçüme dayalı tanı, bütçenin doğru işe yönelmesini sağlar.

Bakım ve kullanım notu

Rapor saklanmalıdır; yalıtım uygulandıktan sonra aynı koşullarda tekrar ölçüm yapılarak sonucun doğrulanması önerilir. İç ortam nemi mümkünse periyodik izlenmelidir. Havalandırma açıklıkları kapatılmamalıdır.
